采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息编码型，可通过电子编码器设定 。

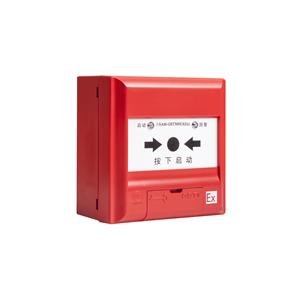

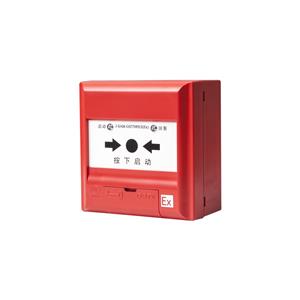

J-SAM-GSTN9313(Ex)消火栓按钮表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。

本按钮防爆类型为本质安全型，符合GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB 3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，主要应用于石油及化工等易燃、易爆场所。

本按钮具有如下特点：

• (采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试。
•  消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。
• 按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。
• 用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。
• 编码型，可通过电子编码器设定。

工作电压：

信号总线电压：24V

允许范围：16V~28V

 工作电流：

监视电流≤0.25mA

报警电流≤0.8mA

 输出容量：

额定DC30V/100mA

无源输出触点信号，接触电阻≤100m

 线制：消火栓按钮与火灾报警控制器信号二总线连接

编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定

启动零件型式：重复使用型

启动方式：人工按下按片

复位方式：用专用钥匙手动复位

指示灯：红色启动指示灯，巡检时闪亮，消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮

使用环境：

温 度：-10℃～＋55℃

相对湿度≤95%，不凝露

外形尺寸：95.4mm×98.4mm×52.5mm（含底壳）

外壳防护等级：IP43

 防爆标志：ExibⅡCT6 Gb
