提供了4路光电隔离的CAN接口，用于组成控制器星型网络，每个星型网络在网络中心根据网络内控制器的数量配置CAN星型集中器，各节点控制器配1个CAN总线联网接口卡。

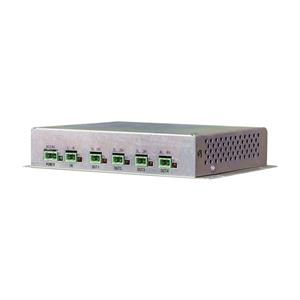

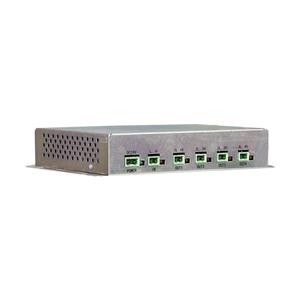

CAN100H型CAN星型集中器用于实现标准星型拓扑结构。星型集中器一般安装于网络中心节点控制器中，可将CAN总线分割成互不干扰的多条通讯线分别连接到各区域控制器，每个分支的距离均可达3km。此外，星型集中器的主干支持级联，可以满足更多分支的扩展。使用这种联网方式，各个分支控制器之间能够实现对等通讯。

工作电压：DC24V，电压范围DC20V~DC28V

工作电流： CAN100H/4：静态≤150mA，最大200mA

接口：可提供n路（n=4）光电隔离的CAN接口

传输距离：截面积≥1.0mm2的屏蔽双绞线，每个分支的传输距离＜3km

外形尺寸：

CAN100H/4：213.0mm（长）×152.5mm（宽）×40.0mm（高）

CAN100H/8/12/16：390.0mm（长）×152.5mm（宽）×60.0mm（高）

安装方式：

CAN100H/4：可安装于控制器托板上

CAN100H/8/12/16：通过专用支架安装于控制柜上
